SKC 앱솔릭스 유리기판 라인 투어 (24.10.15 LS증권 레포트)

24년 10월 발간 레포트라 시간은 지난 상황이지만,

문돌이 언어전공자 DNA로 인하여 깊은 이해가 어렵기는 하지만, 대략적인 이해는 가능하다고 생각되는 레포트.

​

LS증권 - 차용호 애널리스트님, 양질의 내용 감사드립니다

비루한 블로그 보시는 이웃님들, 다운 받아서 연휴때 읽어보시기 바랍니다.

보유기업인 '켐트로닉스'는 보이지가 않네요.

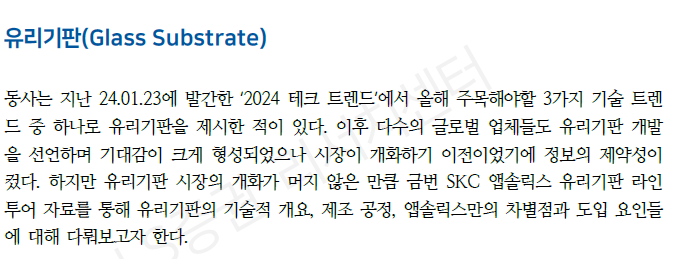

24년 1월 언급하면서 주목해야 할 3가지 기술 트렌드는 아래와 같음. 지금 1년이상의 시점이 지난 상황에서 비슷하게 가는 것 같음

​

• 1.중국의 반도체 자립 가속화

• 2.메모리 Architecture의 변화 CXL & PIM

• 3.유리기판

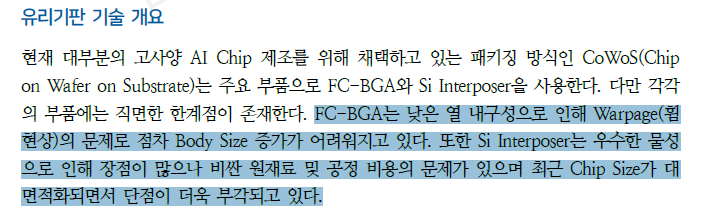

현재 대부분 고사양 AI Chip 제조방식은 CoWoS는 FC-BGA & I/Poser를 사용

​

• 단, 휨현상으로 바디사이즈 증가 어려움, Si I/Poser는 우수한 물성의 장점이 있으나, 비싼 원재료 & 공정 비용 문제를 보유 & Chip사이즈 대면적화로 인하여 단점 부각

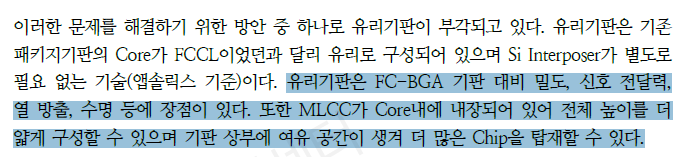

• 유리기판은 FC-BGA기판대비 밀도, 신호전단력, 열 방출, 수명등 장점 보유

• 특히 MLCC Core 내장 가능, 두께를 얇게 구성 가능, 기판 상부에 여유 공간 확보로 더 많은 Chip 탑재 가능

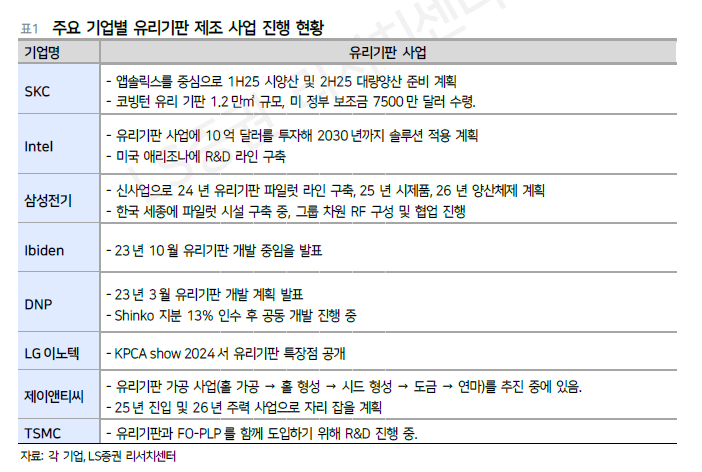

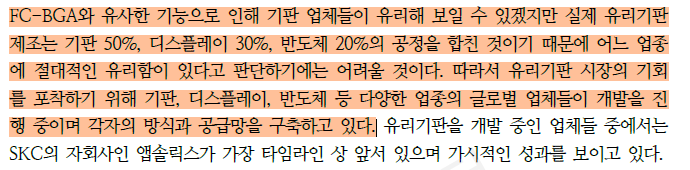

• 유리기판 제조는 기판50%, 디스플레이30%, 반도체20%공정을 합친것으로 어느 업종의 절대적 유리한 판단은 어려움

• 장점으로 1.유리 물성이 가지는 특징 2.AI Chip대면적화로 인한 NetDie감소 해결가능 3.ASIC시장 확대(단 기술적리스크존재)

​

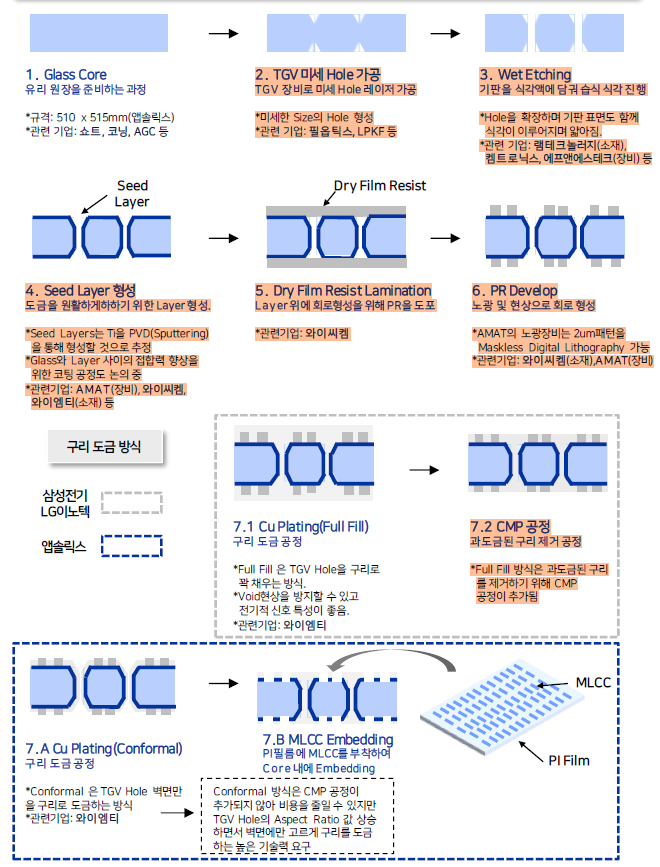

유리기판 제조 공정

​

• Glass Core형성 + Build up과정, 검사공정 제외 약 190개 공정이지만 아직 세부공정은 불명확함

• 뚫고, 식각하고, 층 입히고, 도포, 노광으로 진행, CMP공정이 언급되는데, 그럼 케이씨텍, 단 전체 공정 비중이 어찌되는지?

• 아무래도 지속적인 사용 고려시, 원장 공급 가능한 해외사 (코닝 언급 ㅋ.ㅋ), 그리고 소재가능한 와이씨켐도 매력적으로 느껴짐

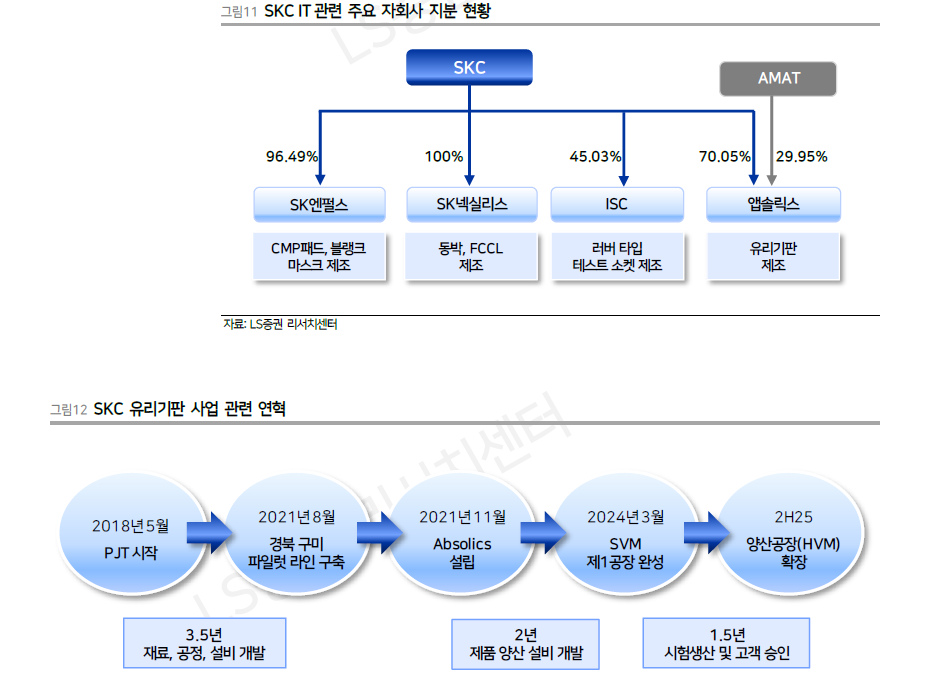

앱솔릭스 연혁

​

• SKC가 21년 11월 유리기판 사업을 위하여 설립함, 이후 23년 1월 유증에 AMAT가 510억의 금액 참여, 아래와 같은 지분 구조

• 앱솔릭스는 2024년 3월 약 1.2만 ㎡ 규모의 SVM(Small Volume Manufacturing) 제 1공장 완공, 생산 및 고객사 퀄 테스트 진행중

• 미국 정부로부터 Chip Act 7500만달러(약 1023억원)으로 제 1공장 투자 금액 3억 달러 중 7500만달러 (약1100억) 연말 지급 완료,

25년 1월 최근 연구개발 보조금 1억달러 (약 1500억) 지급 확정 완료

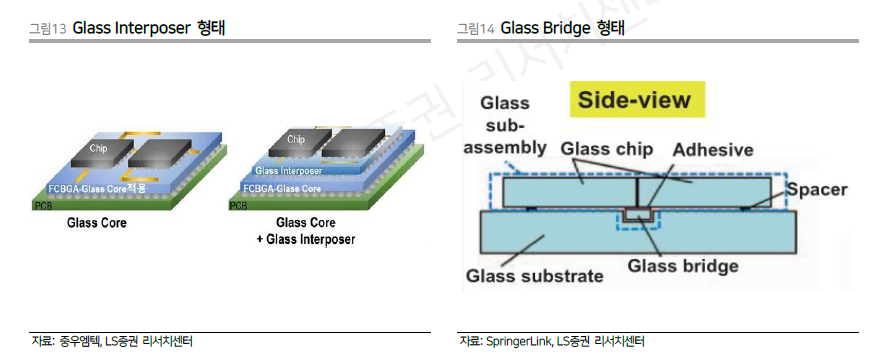

유리 사용법에 따라 두가지로 구분

​

• CoWos 구조의 I/Poser & FC-BGA를 유리기판 하나로 대체, Glass를 Bridge로 Substrate 내부에 배치

• Si I/Poser를 Glass I/Poser로 대체하는 방식

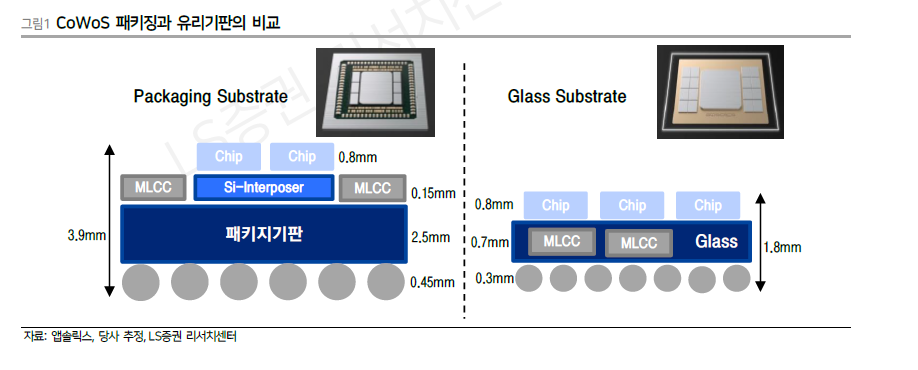

Embedding 기술력

​

• 앱솔릭스의 유리기판중 특징은 MLCC를 내장한다는 것.

• Embedding으로 인하여 유리기판 내구성 취약해질 것이라고 생각하지만, Embedding을 위해 형성된 빈공간으로 (Cavity) 인한 공간 확보로 유리기판 압력 분산 가능으로 인하여 내구성 향상

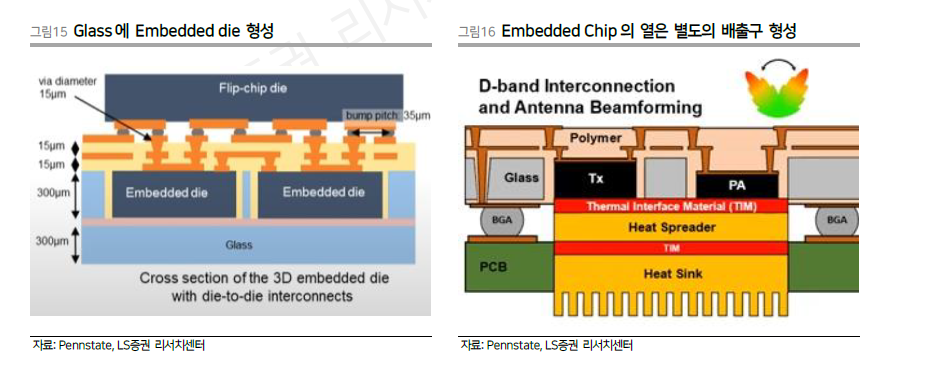

• Embedding은 MLCC가 대상, 하지만 추후 Chip을 Embedding하여 3D Package까지 확대 가능한 확장성을 가지고 있음

• 유리기판 용도는 기판에 가까움, 공정은 디스플레이와 유사하며, 성능은 반도체 성능임 (기존과는 다른 방식, 많은 개발과 수정 필요)

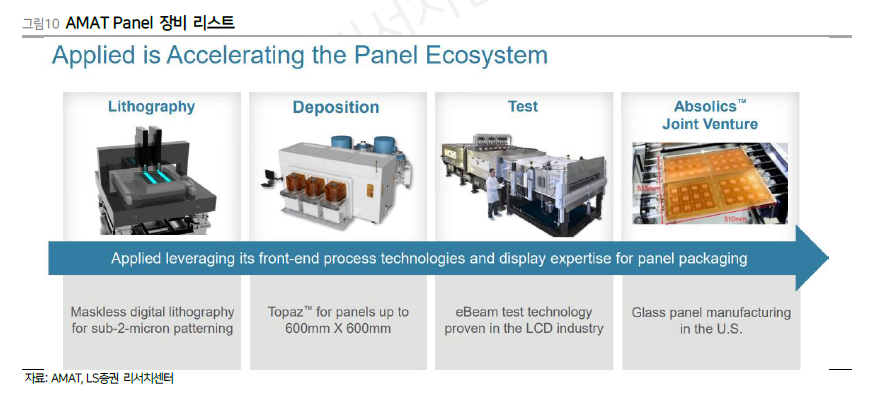

• 엡솔릭스는 18년 부터 유리기판 사업계획 구상 => 많은 시행착오 => AMAT와 협력 장비개발 => 특허 300개 => 추후 500개 목표 => 유리기판 관련 장비 및 특허는 후발 주자들 추격을 어렵게 하게 됨 = > 앱솔릭스 유리기판 차별성 두드러짐 (이래서 대장을 SKC...)

• 18년부터 시작이면 생각보다 시작한 기업의 비지니스 계획은 바로 결과가 나오기 어렵다고 다시 느낌.

• 그리고 뭐가 좋기는 좋다는 것 같은데, 문장도 어렵지만, 그림으로 봐서는 뭐가 좋다는 건지 잘 모르겠음.

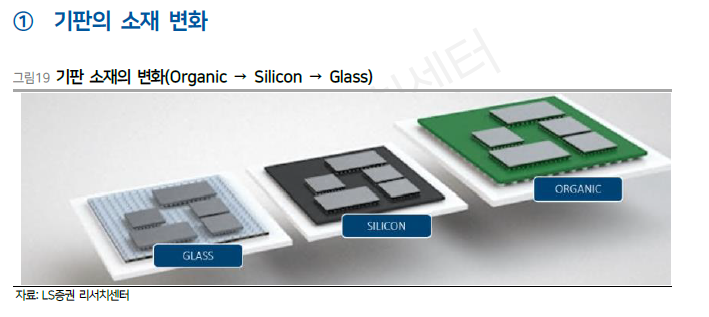

기판소재의 변화

​

• Chip성능 발전으로 인하여 Lead Frame => Ceramic Substrate => Organic Substrate => SI Interposer로 변화중

• 고사양 AI반도체는 CoWos를 주로 채택 (FC-BGA / SI Interposer / Chip으로 구성)

• SI I/Poser는 Wafer와 동일한 소재로 호환성 및 성능이 탁월하지만 고가의 단점

• CCL기반 FC-BGA를 함께 사용하여 Body Size 확대 및 Large Size 수율에 대한 한계가 여전히 존재함

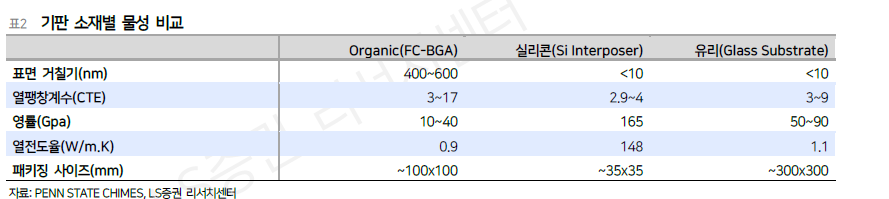

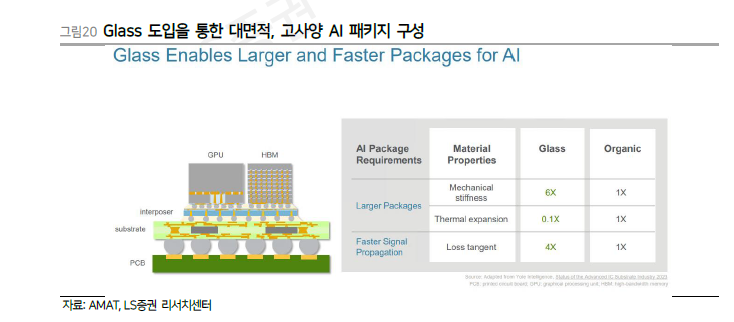

3가지 장점이 존재

​

• 고밀도 배선 :FC-BGA의 RDL 선폭은 5/5um, 유리기판은 2/2um이하의 선폭 구현 가능 (미세패턴 형성가능)

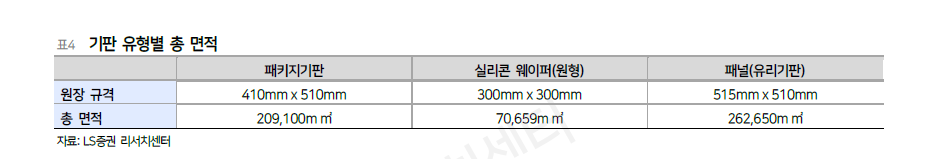

• 대면적 수율 향상 :FC-BGA 사이즈 한계 100mm x 10mm로 예상 (대면적 => 열로 인한 휨현상 발생 => 수율저하), 유리기판은 열전도율이 낮아 대면적화가 되어도 안정적 수율 확보 가능, 연구에 따르면 300mm x 300mm 까지도 가능할 것으로 예상

• 신호 및 전력 무결성 :

-.신호 :CoWos는 Chip - TSV - ViaHole로 신호 이동으로 신호 왜곡, 유리기판은 TGV길이, 두께 감소, Via크기 감소로 30%이상 개선

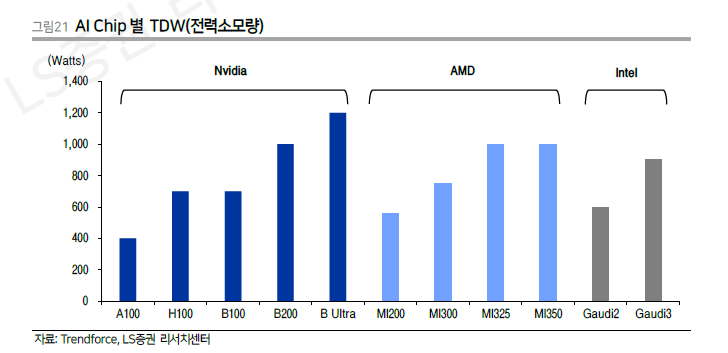

-.전력 :CoWos는 MLCC-FCBGA-Si I/Poser-Chip으로 전력공급하여 거리가 먼 상황, 유리기판은 MLCC를 내장할 경우 MLCC-Chip 의 짧은 구조로 전력소모량 50%까지 절감가능함.

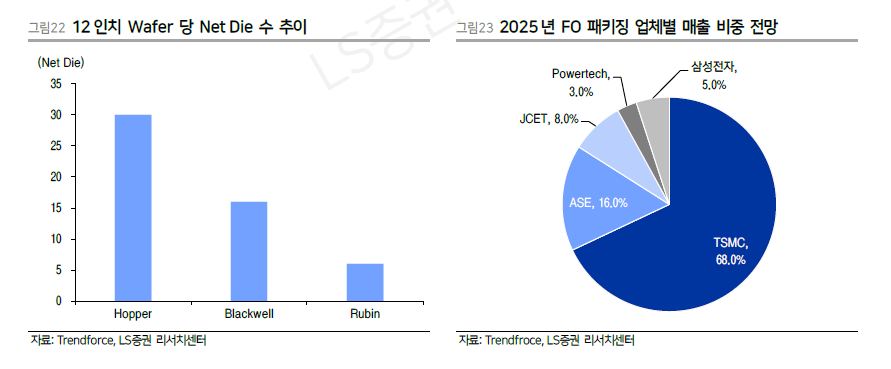

Net-Die 감소 해결책

​

• 현재 AI Chip 공급병목 현상 주요요인 중 하나 CoWos 패키징 기술의 NetDie감소하는 것.

• Chip Size 대면적화 CoWos 12인치 Wafer 1장당 NetDie는 Hopper 30개 => B/Well 16개 => Rubbin 6개로 급감함

• 문제 해결을 위해 대만 후공정사는 FO-PLP기술에 대한 연구를 재개중 (FO-PLP는 FO-WLP대체를 위해 추진된 기술)

커지는 ASIC 시장

​

ASIC란? Applicaton Specific Intergrated Circuit, 즉 특정용도용 직접회로로 범용이 아닌, 특정 용도에 맞게 맞춤 제작된 직접회로

즉 주문형 반도체

​

• 유리기판은 신기술로 도입하는 고객사 유무의 리스크가 존재

• 단, 엔비디아를 제외한 AMD, Intel, ASIC등 후발 주자에게는 도입 요인이 충분함

• 엔비디아의 해자로 인하여 기존 방식(설계)로는 엔비디아를 따라잡기가 힘들며, 성능을 따라잡을 수 있는 방법은 후공정에서 변화

• 최근 빅테크는 엔비디아의 높은 가격 & 장납기의 문제로 인하여 ASIC Chip을 설계, 파운드리에 제조를 맡김.

• ASIC Chip은 빅테크들에게 필요한 기능만 강조하여 설계가 가능함

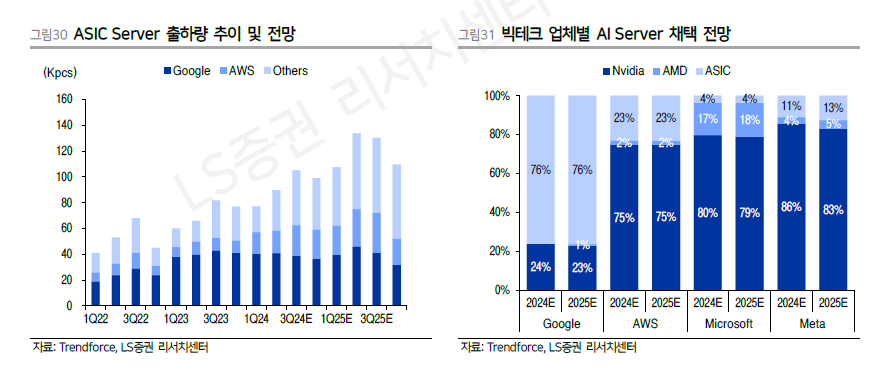

• 25년 ASIC Server 출하량은 +29.7% Yoy로 증가, 전체 AI Server 출하량 증가율은 +28.3% Yoy를 능가로 예상.

• 단 빅테크 업체들의 ASIC Chip은 외부 판매보다는 내부채택용으로 R&D 투자규모에 한계가 존재함

• 차이 극복을 위하여 혁신기술을 적극적으로 채택할 가능성이 높으며, 유리기판은 유력한 방안중 하나가 될 수 있음.

• 관심 기업은 엔비디아 보다는 타 업체들로 파악됨

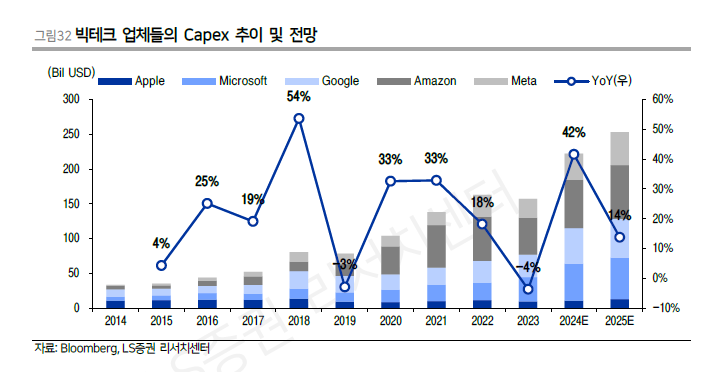

• 빅테크 Capex 투자는 연초 스타게이트 프로젝트, 중국, 인도의 강력한 투자로 인하여 예상치 훨씬 초과가 될듯 (즉 예측불가)

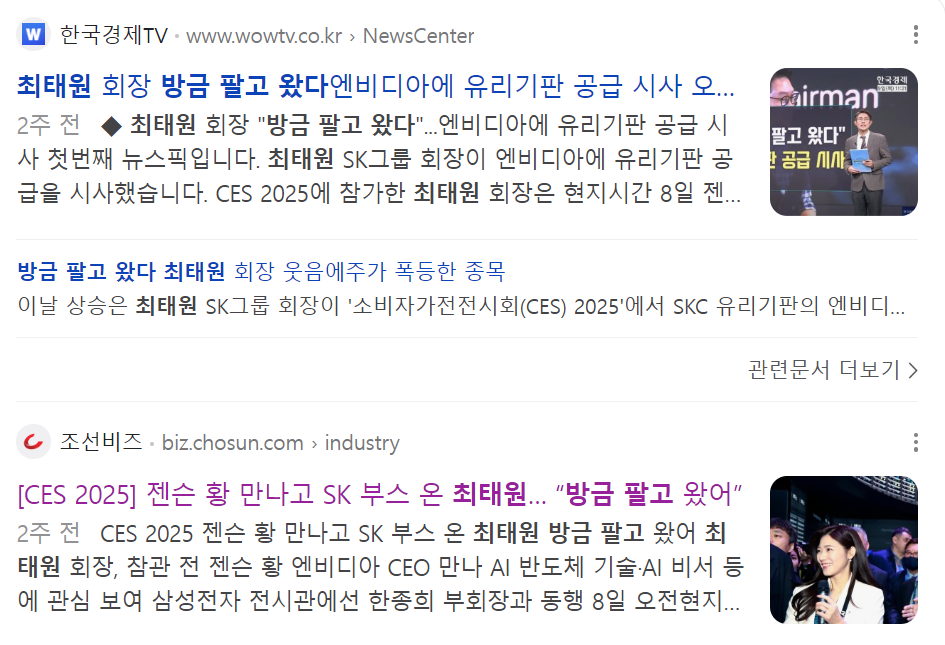

최근 가장 인상적인 뉴스

​

나라가 정치가 개판이어도, 전시회가서 영업하는 기업 총수, 충분히 화제거리가 될 발언인 것 알건데, 자신감 장난아닌듯

​

"방금 팔고 왔다"

저녘에는 해당 기업들 다시 볼 예정

유리기판 그래 그것 하면서 얼핏, 대략, 뭐다 알고는 있었지만,

누가 물어보면 최소한 어버버~ 라도 할 수 있는 정도의 지식을 위해서, 한번 그래도 적어보고,

적기위해 2-3번 보니까 조금 더 이해가 잘 되는 것 같다. 물론 문송 DNA로 인하여 어렵기는 어렵다.
